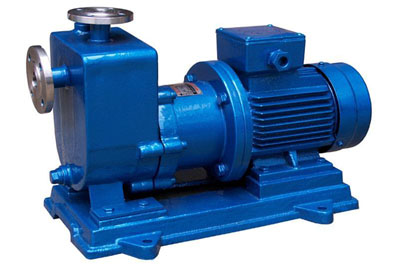

自吸磁力泵（ZCQ型）

2016/12/19


ZCQ型自吸式磁力泵：

最大流量：3～50立方/小时    扬程：12～50米    功率：0.37～15KW      材质：不锈钢    使用温度：≤80℃



ZCQ型概述：

ZCQ型自吸式磁力驱动泵是根据用户要求在CQ型磁力驱动泵的基础上吸取国外新技术，并经过本单位工程技术人员反复研究试验成功的新产品。采用磁传动原理与混式结构，与普通离心泵相比，能够体现自吸，便于远程集中控制，实行自动化操作，故应用十分广泛，尤其是对于那些泵的安装位置高于液面的场合，自吸式磁力泵即为首选。


该泵既有CQ型磁力泵全密封、无泄漏、耐腐蚀的特点。又集自吸于一身，不需底阀和引灌水，自吸高度4米，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位，抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。



型号意义：


ZCQ型自吸式磁力泵性能参数


型号
口径
扬程(m3/h)
流量(l/min)
电机功率(kw)
转速(r/min)
电压(v)
自吸性能
(m3/分)
进口
出口
ZCQ20-12-110
20
12
12
3
0.37
2900
380
4
ZCQ25-20-115
25
20
15
5.4
1.1
2900
380
4
ZCQ32-25-115
32
25
15
4.8
1.1
2900
380
4
ZCQ32-25-145
32
25
25
4.8
1.1
2900
380
4
ZCQ40-32-132
40
32
20
10.8
2.2
2900
380
4
ZCQ40-32-160
40
32
32
12
4
2900
380
4
ZCQ50-40-145
50
40
25
14.4
4
2900
380
4
ZCQ50-40-160
50
40
32
13.2
4
2900
380
4
ZCQ50-32-200
50
32
50
7.8
5.5
2900
380
4
ZCQ65-50-145
65
50
25
16.8
5.5
2900
380
4
ZCQ65-50-160
65
50
32
27
7.5
2900
380
4
ZCQ80-65-125
80
65
20
50
7.5
2900
380
4
ZCQ80-65-160
80
65
32
50
15
2900
380
4
ZCQ80-50-200
80
50
50
50
18.5
2900
380
4
ZCQ100-80-160
100
80
32
100
22
2900
380
4
ZCQ100-65-200
100
65
50
100
30
2900
380
4


自吸式磁力泵结构示意图

自吸式磁力泵结构示意图


型号 D1 D2 Q1 Q2 Q3 Q4 h1 h2 e1 e2 e3 L1 L2
ZCQ20-12-100 20 12 65 55 90 80 230 320 90 0 212 400 300
ZCQ25-20-115 25 20 75 65 100 90 245 340 102 7 285 520 250
ZCQ32-25-115 32 25 90 75 120 100 245 340 102 7 285 520 250
ZCQ32-25-145 32 25 90 75 120 100 270 370 102 7 285 520 250
ZCQ40-32-132 40 32 100 90 130 120 270 375 100 25 350 610 270
ZCQ50-32-160 40 32 100 90 130 120 300 400 104 50 310 680 330
ZCQ50-40-145 50 40 110 100 140 130 300 400 104 40 310 680 330
ZCQ65-50-145 65 50 130 110 160 140 310 425 105 47 357 760 351
ZCQ65-50-160 65 50 130 110 160 140 337 467 115 115 357 870 351
